1.產品概述:

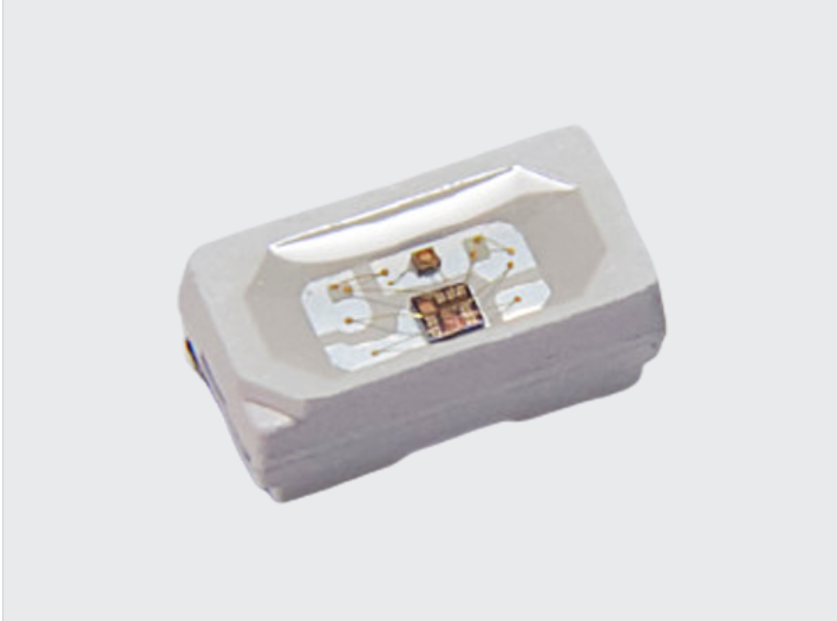

4020rgb帶ic是一個集控制電路與發光電路于一體的智能外控LED光源。每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整形放大驅動電路，電源穩樂電路，內置恒流電路，高精度RC振蕩器，輸出驅動采用專利PWM技術，有效保證了像素點內光的顏色高一致性。

數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN端接受從控制器傳輸過來的數據，首先送過來的24bit數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過D0端口開始轉 發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少 24bit。像素點 采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信 號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成于 LED上面，電路變得更加簡單，體積小，安裝更加簡便

2.主要應用領域:

LED全彩發光字燈串LED全彩模組LED幻彩軟硬燈條，LED護欄管，LED外觀/情景照明 LED點光源LED像素屏LED異形屏,各種電子產品電器設備跑馬燈。

3.特性說明:

Top SMD 內部集成高質量外控單線串行級聯恒流IC;

控制電路與芯片集成在SMD4020元器件中，構成一個完整的外控像素點，色溫效果均勻且一致性高。

內置數據整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

內置上電復位和掉電復位電路，上電不亮燈:灰度調節電路(256級灰度可調)，紅光驅動特殊處理，配色更均衡，單線數據傳輸，可無限級聯。

整形轉發強化技術，兩點間傳輸距離超過10M.數據傳輸頻率可達800Kbps，當刷新速率30幀/秒時，級聯數不小于1024點。

東莞藍晉光電廠家有著十幾年的封裝經驗，在側發光、耐高溫、超長腳、抗衰減、高顯指、混顏色方面積累了豐富的經驗技術成熟，大批量生產大4020rgb帶ic 、5050內置IC幻彩燈珠 、紅外LED、紫外LED和貼片LED，源頭廠家生產品質有保障，價格公道。
